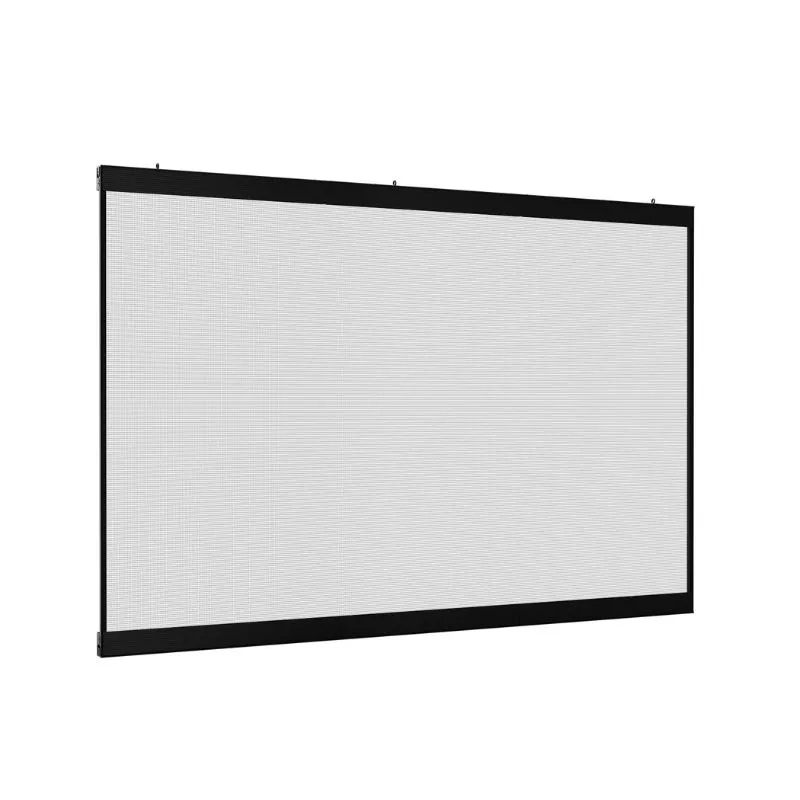

F 系列
产品参数
| 像素间距 (mm) | P3.9/P6.25 |
|---|---|
| 整机外形尺寸(mm) (w*h) | 5250×3016/4250×2416/3500×2016/2500×1508 |
| 感官通透率 | 90% |
| 亮度 (cd/m²) | 3000~5000 |
产品优势
屏体无缝拼接
全面屏左右无边框，屏体左右无缝拼接
高清显示画质
横竖像素等间距，灯驱合一，16bit灰度等级
集成化独立模组
集成化独立模组，安装快捷简单
多角度可拼接
箱体可做45度切角，双边切角，单边切角，可实现L形90度拼接，以及外弧形拼接
空间悬浮影像
3D全息，空间悬浮影像
高亮高对比度
高亮度5000cd/㎡
高对比度9000:1
高对比度9000:1
模组后维护设计
模组后维护设计，极简检修维护
轻薄设计
整机厚度薄至66mm

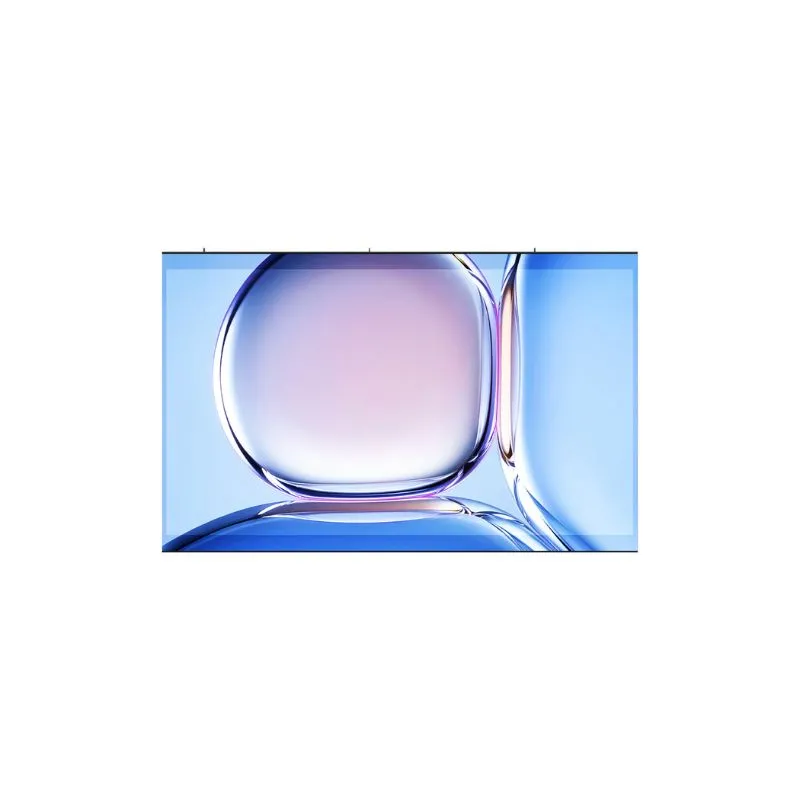

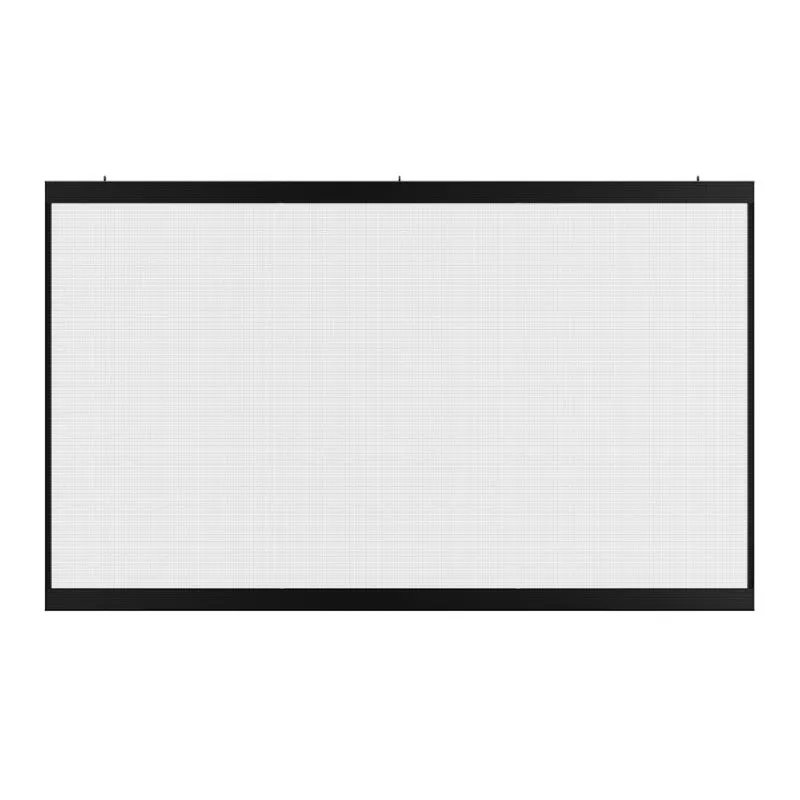

全面屏

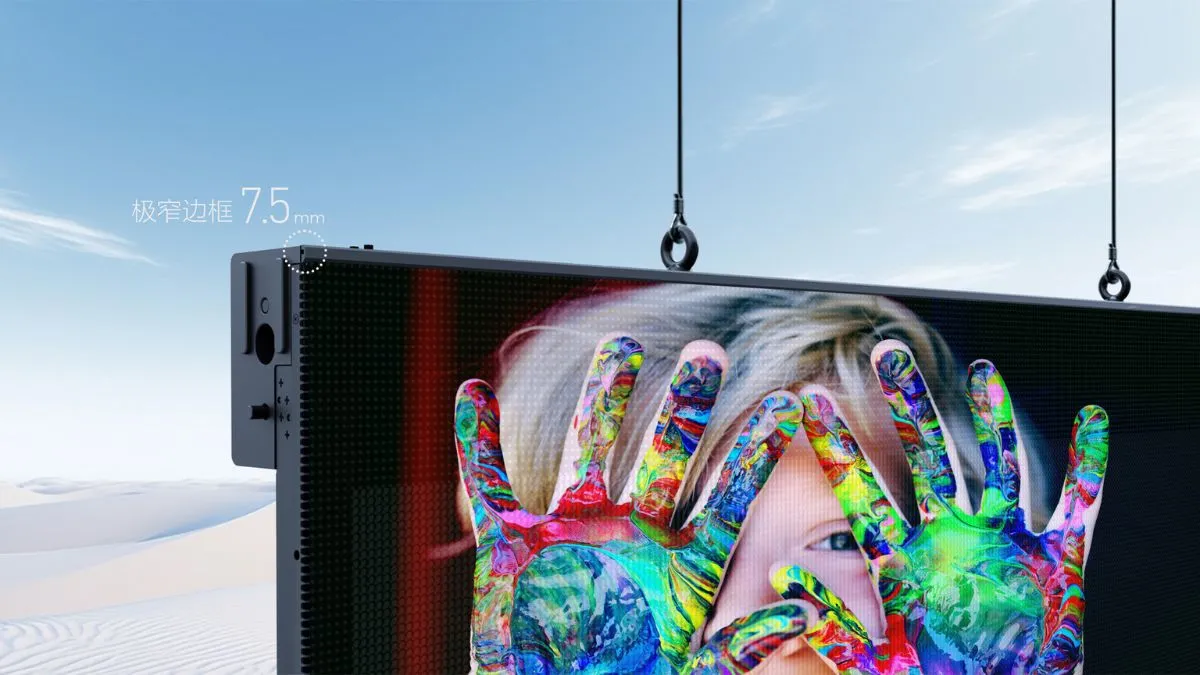

全面屏显示面极窄边框，上下边框单边仅7.5mm。

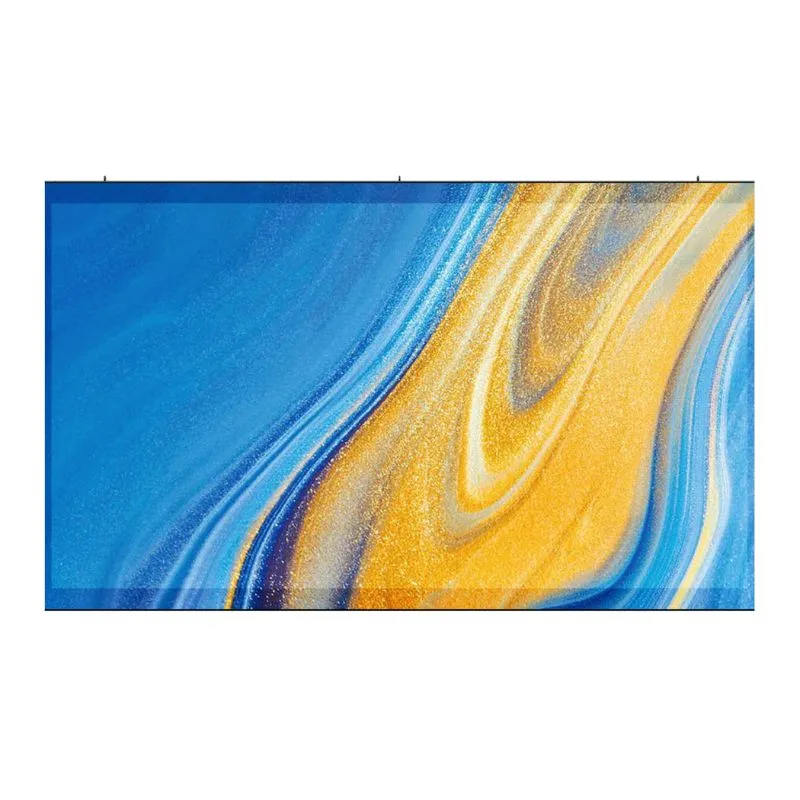

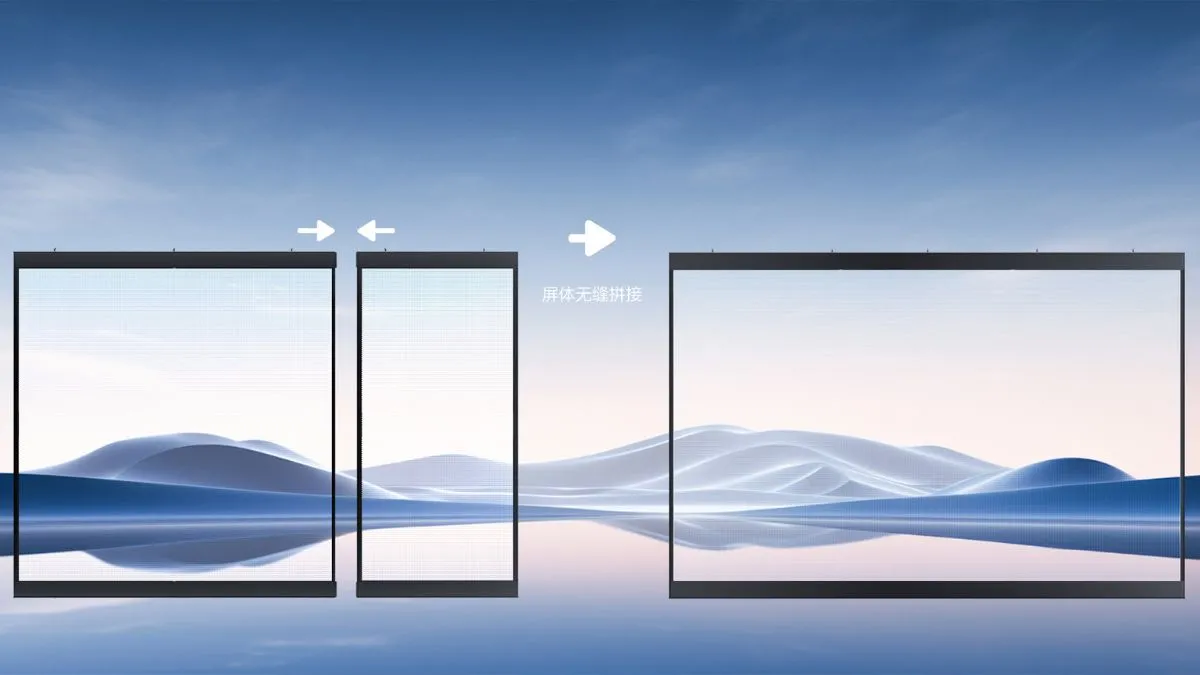

屏体无缝拼接
全面屏左右无边框，屏体左右无缝拼接。

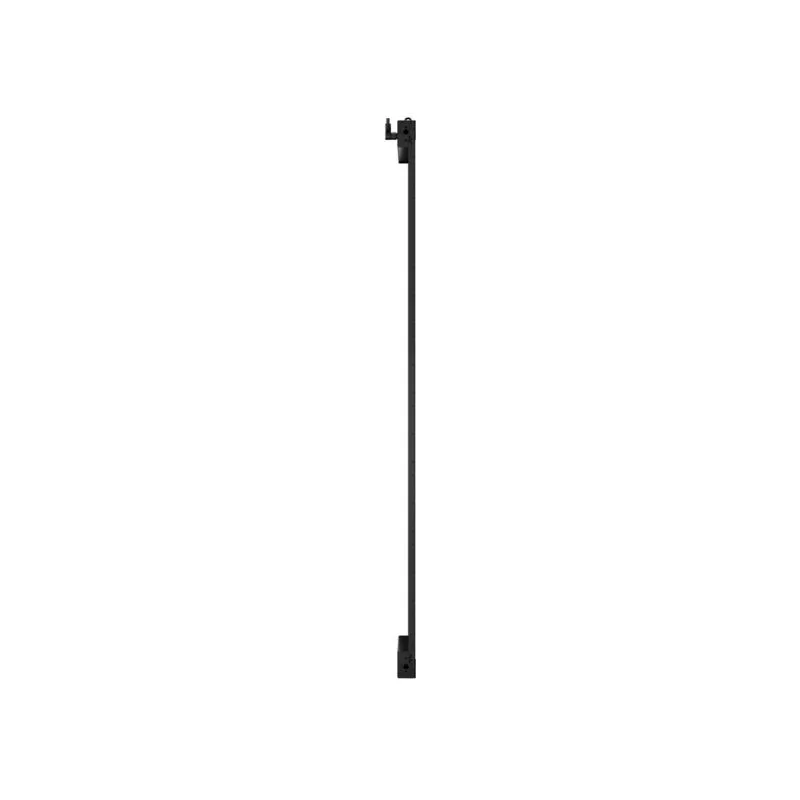

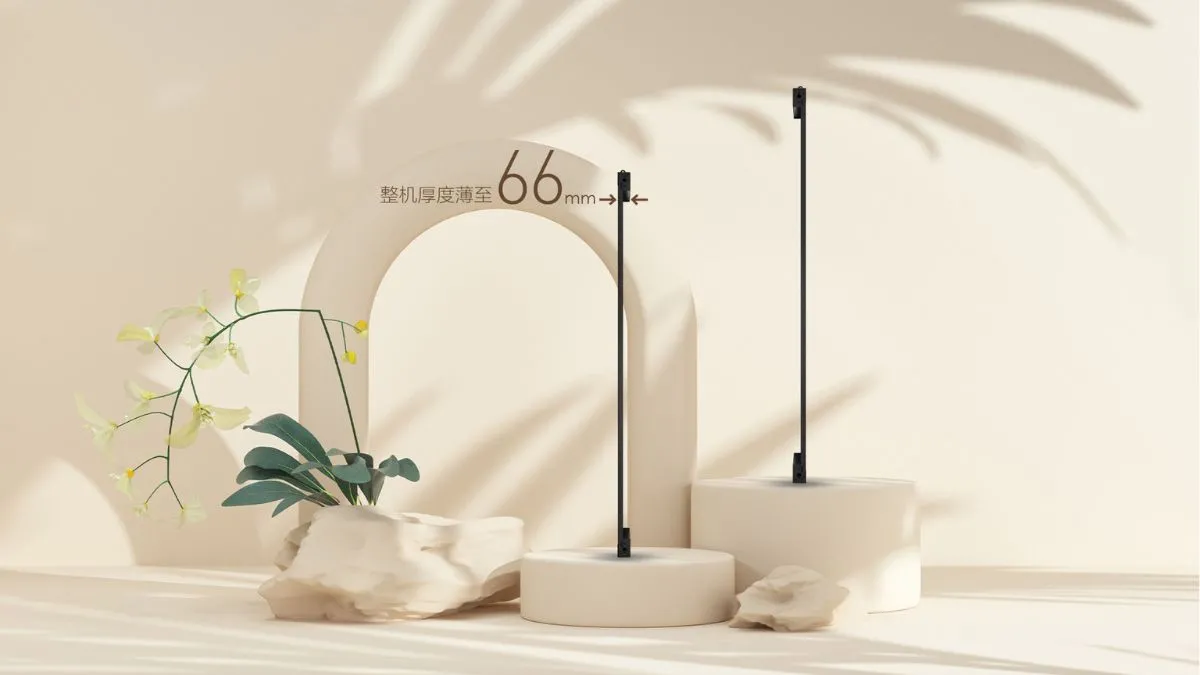

轻薄设计
轻薄设计，整机厚度薄至66mm。
模组独立模块化设计

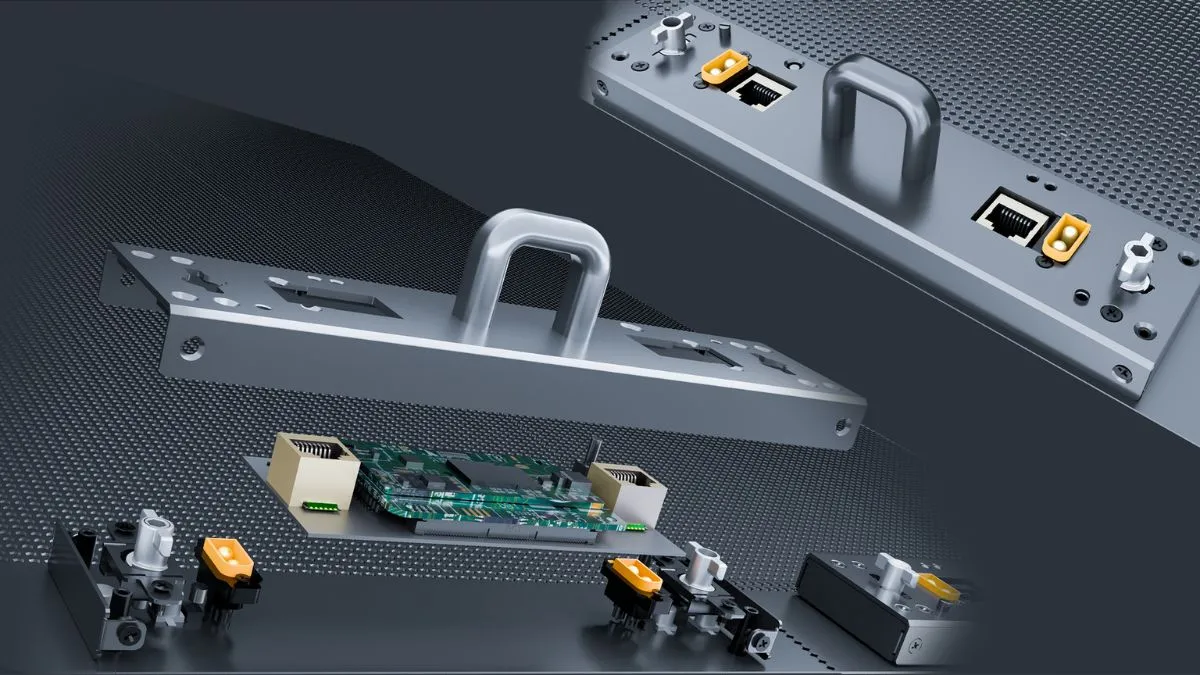

采用模组独立模块化设计，接收卡装在灯板上，应用广泛，灵活多变。模组含把手总厚度47mm，不含把手厚度35mm。
快锁扣后维护

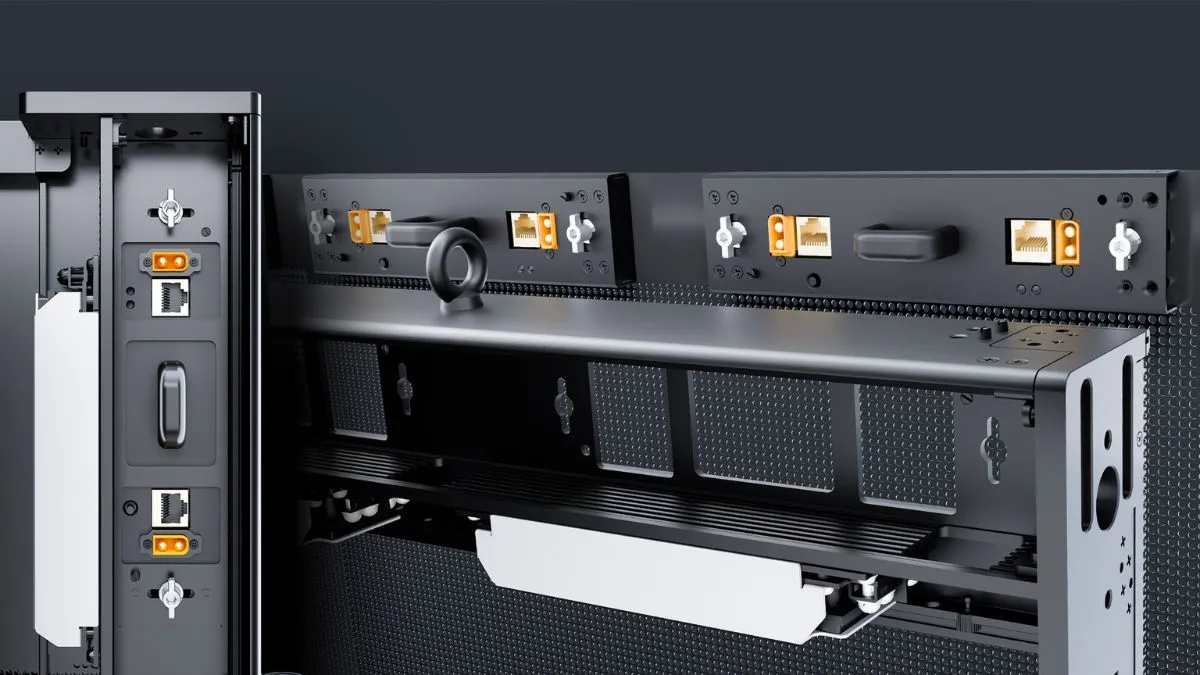

模组采用快锁扣后维护快速安装，网线和DC电源线快速拔插，后盖可快速打开关闭，手拧螺丝固定后盖。
整机进线易维护

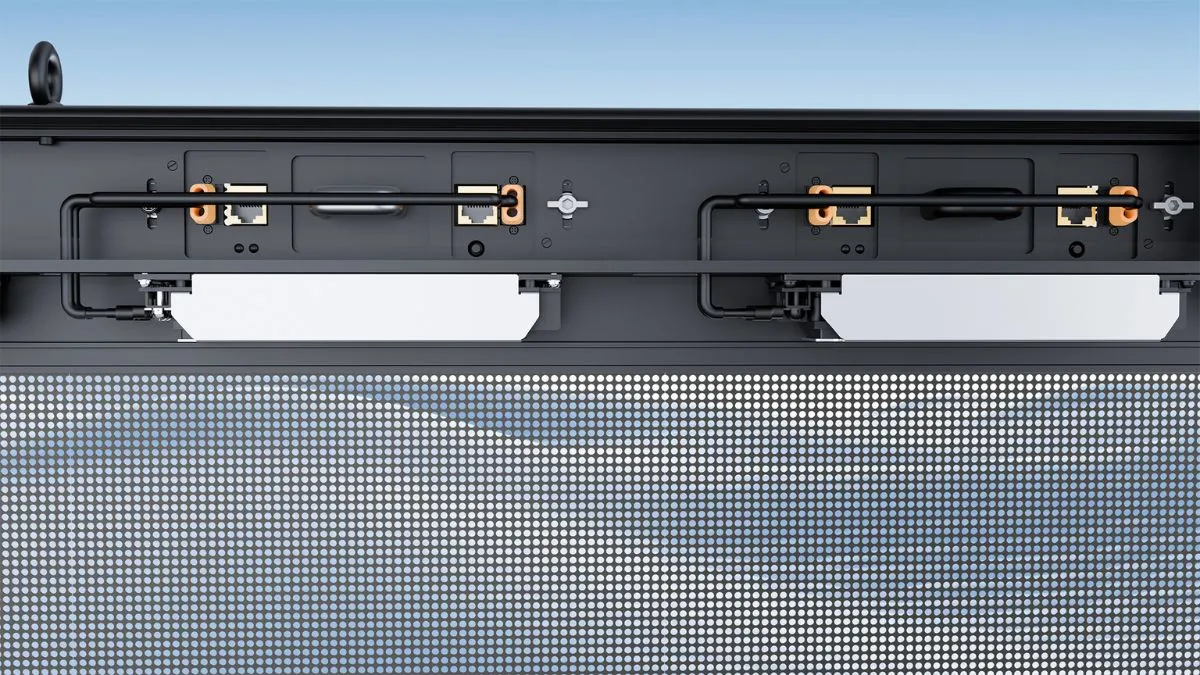

接收卡装在灯板上，无排线连接，整机进线，内部网线电源线，左右级联线，简洁易维护，上下横梁之间连线隐藏在竖梁中。
规格参数
| 产品型号 | F3 | F6 | ||||||
| 屏幕尺寸(inch) | 238 | 192 | 159 | 115 | 238 | 192 | 159 | 115 |
| 整机显示尺寸(mm) | 5250*3000 | 4250*2400 | 3500*2000 | 2500*1500 | 5250*3000 | 4250*2400 | 3500*2000 | 2500*1500 |
| 整机外形尺寸（mm） | 5250*3016*66 | 4250*2416*66 | 3500*2016*66 | 2500*1508*66 | 5250*3016*66 | 4250*2416*66 | 3500*2016*66 | 2500*1508*66 |
| 整机分辨率(dot) | 1344*768 | 1088*614 | 896*512 | 640*384 | 840*480 | 680*384 | 560*320 | 400*240 |
| 模组尺寸 | 250*1000/250*1200/250*1500/250*2000 | 250*1000/250*1200/250*1500/250*2000 | ||||||
| 模组分辨率 | 64*256/64*307/64*384/64*512 | 40*160/40*192/40*240/40*320 | ||||||
| 灯珠规格 | 2121 | 2121 | ||||||
| 像素间距（mm） | 3.91-3.91 | 6.25-6.25 | ||||||
| 像素密度 （dot/ m²） | 65536 | 25600 | ||||||
| 感官透明度 | 92% | 95% | ||||||
| 白平衡亮度（cd/ m²） | ≥3000（黑灯） ≥5000（白灯） |
≥5000（白灯） | ||||||
| 最大功耗（W/m²） | 865 | 865 | ||||||
| 平均功耗（W/m²） | 330 | 330 | ||||||
| 色温（K） | 3000~10000 | 3000~10000 | ||||||
| 扫描方式 | 单点单控、静态驱动 | 单点单控、静态驱动 | ||||||
| 换帧频率（Hz） | 60~120 | 60~120 | ||||||
| 封装形式 | 灯驱一体封装 | 灯驱一体封装 | ||||||
| 灯珠工作寿命 | ≥ 10 万小时 | ≥ 10 万小时 | ||||||
| 灰度等级 | 16bit | 16bit | ||||||
| 输入工作电压 | AC100~240V 50/60Hz | AC100~240V 50/60Hz | ||||||
| 模组工作电压 | DC4.2V ±0.2V | DC4.2V ±0.2V | ||||||
| 工作环境温度 | -20℃ ~ 50℃ | -20℃ ~ 50℃ | ||||||
| 工作环境湿度 | 20%RH ~ 85%RH，无冷凝 | 20%RH ~ 85%RH，无冷凝 | ||||||
| 存储温度 | -20℃ ~ 60℃ | -20℃ ~ 60℃ | ||||||
| 存储湿度 | 10%RH ~ 85%RH，无冷凝 | 10%RH ~ 85%RH，无冷凝 | ||||||
| IP防护等级 | IP20 | IP20 | ||||||
| 安装方式 | 吊装 | 吊装 | ||||||
| 安装使用环境 | 户内 | 户内 | ||||||
| 包装方式 | 珍珠棉+木箱/航空箱 | 珍珠棉+木箱/航空箱 | ||||||
| 说明：表格中的相关参数实时更新，数据谨供参考，如有升级不在另行通知 | ||||||||
